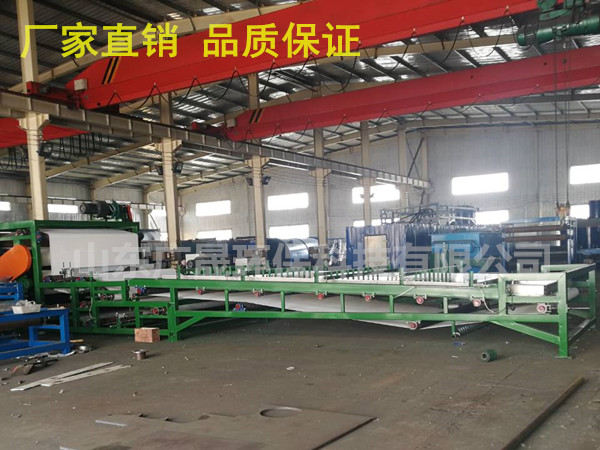

带式泥浆压滤机

带式泥浆压滤机结构组成:

1、泥浆压滤机机架
机架是压滤机的基础部件,两端是止推板和压紧头,两侧的大梁将二者连执着起来,大梁用以支撑滤板、滤框和压紧板。为了满足卫生需要,机架需要包上不锈钢。包不锈钢技术可做参考,其质量可满足欧洲客户的需要。

2、泥浆压滤机压紧机构

电动机正转,带动减速器、齿轮付,使丝杆在固定丝母中转动,推动压紧板将滤板、滤框压紧。当压紧力越来越大时,电机负载电流增大,当大到保护器设定的电流值时,达到压紧力,电机切断电源,停止转动,由于丝杆和固定丝母有可靠的自锁螺旋角,能可靠地保证工作过程中的压紧状态,退回时,电机反转,当压紧板上的压块,触压到行程开关时退回停止。

3、泥浆压滤机过滤机构
过滤机构由滤板、滤框、滤布、压榨隔膜组成,滤板两侧由滤布包覆,需配置压榨隔膜时,一组滤板由隔膜板和侧板组成。隔膜板的基板两侧包覆着橡胶隔膜,隔膜外边包覆着滤布,侧板即普通的滤板。物料从止推板上的时料孔进入各滤室,固体颗粒因其粒径大于过滤介质(滤布)的孔径被截留在滤室里,滤液则从滤板下方的出液孔流出。滤饼需要榨干时,除用隔膜压榨外,还可用压缩空气或蒸气,从洗涤口通入,气流冲去滤饼中的水份,以降低滤饼的含水率。

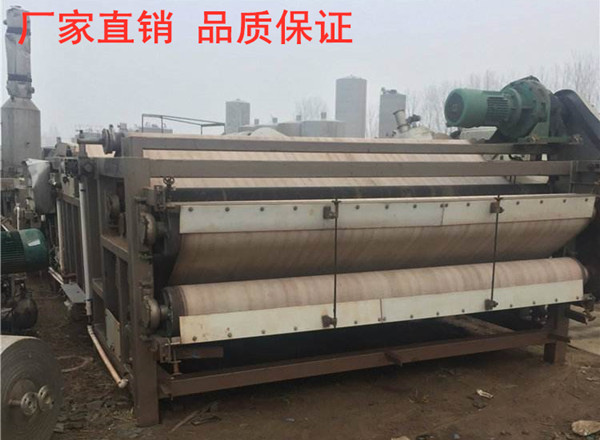

带式泥浆压滤机特点:

1、主机采用国标方管整体焊接而成,表面高压喷砂除锈、除氧化皮,喷涂四层氟碳漆,抗酸碱腐蚀作用达十年以上。

2、关键部分采用高性能不锈钢制作,包括主脱水辊、挡泥板、接水槽、防水罩、喷嘴等。

3、轴承座采用高薪更铸铁件,全密封结构,轴承为优制双排滚子轴承,保用三年。

4、挤压辊、传动辊、导辊为优质无缝钢管外包耐磨橡胶,保用三年。

5、采用强度高、透水性好、不易堵塞、易清洗、易拆装的优质滤网,根据污泥物理特性不同选用不同的滤网。

timg (2)_副本.jpg

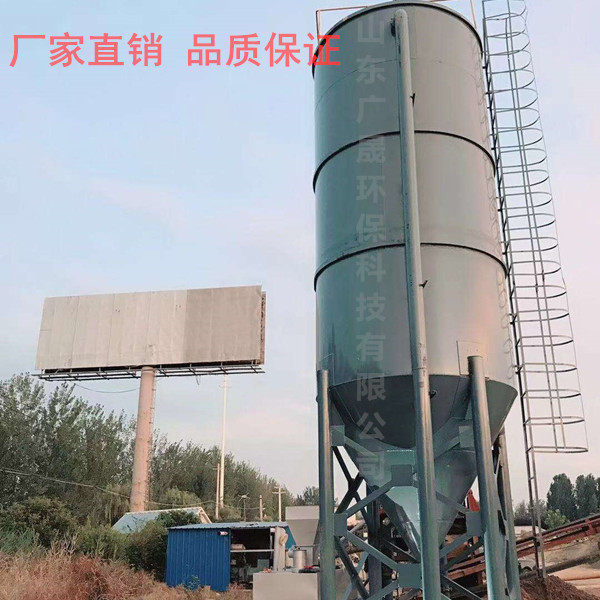

  带式泥浆压滤机配套设备:高效沉淀罐主要作用就是除泥除杂、净化废水,工作过程中,水从罐中心的进水管从上到下进入到罐内,罐下设伞形挡板使废水在罐中均匀后沿过水断面缓慢上升,悬浮物沉降进入罐底锥形污泥斗,清水从罐四周沿周边溢流堰流出,堰前设有挡板和浮渣槽以截流复炸保证出水水质,罐的一边靠罐壁设有排泥管,靠静水将泥定期排出。水流方向和颗粒沉淀方向相反,其截流速度和水流上速度相等,上升速度等于沉淀速度的颗粒将悬浮在混合液中形成一层悬浮层,对上升的颗粒进行拦截以及过滤。

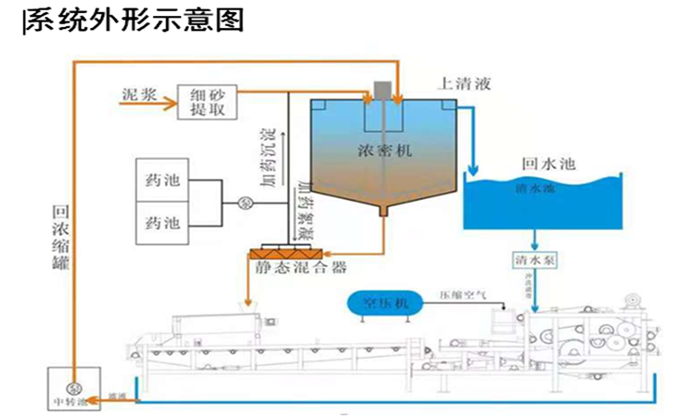

 带式泥浆压滤机系统外形示意图:



带式泥浆压滤机 2020-5-30 本文被阅读 1234 次
